Coffrage grimpant SCS

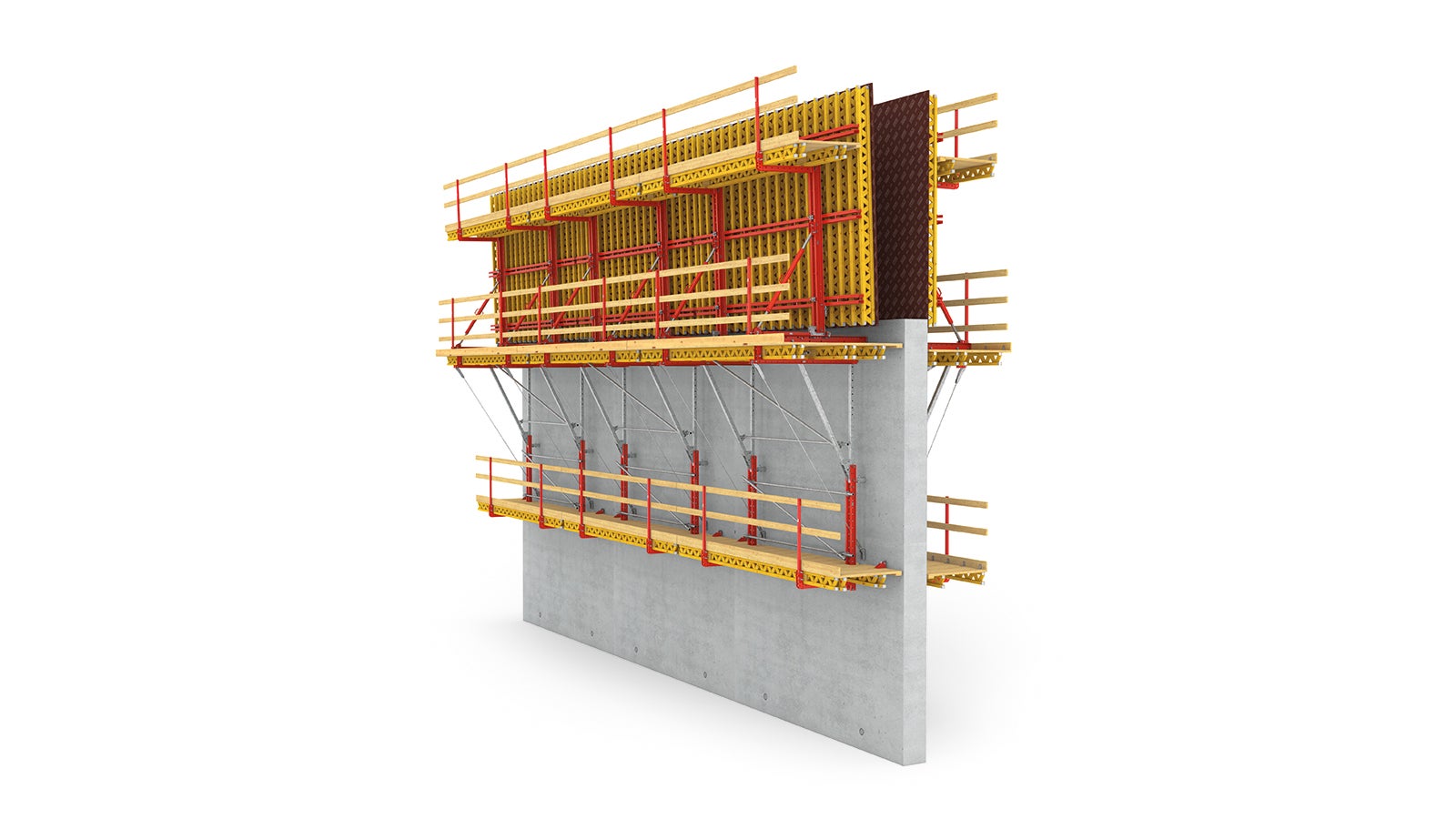

Le système de support solide pour les coffrages grimpants simple face et double face.

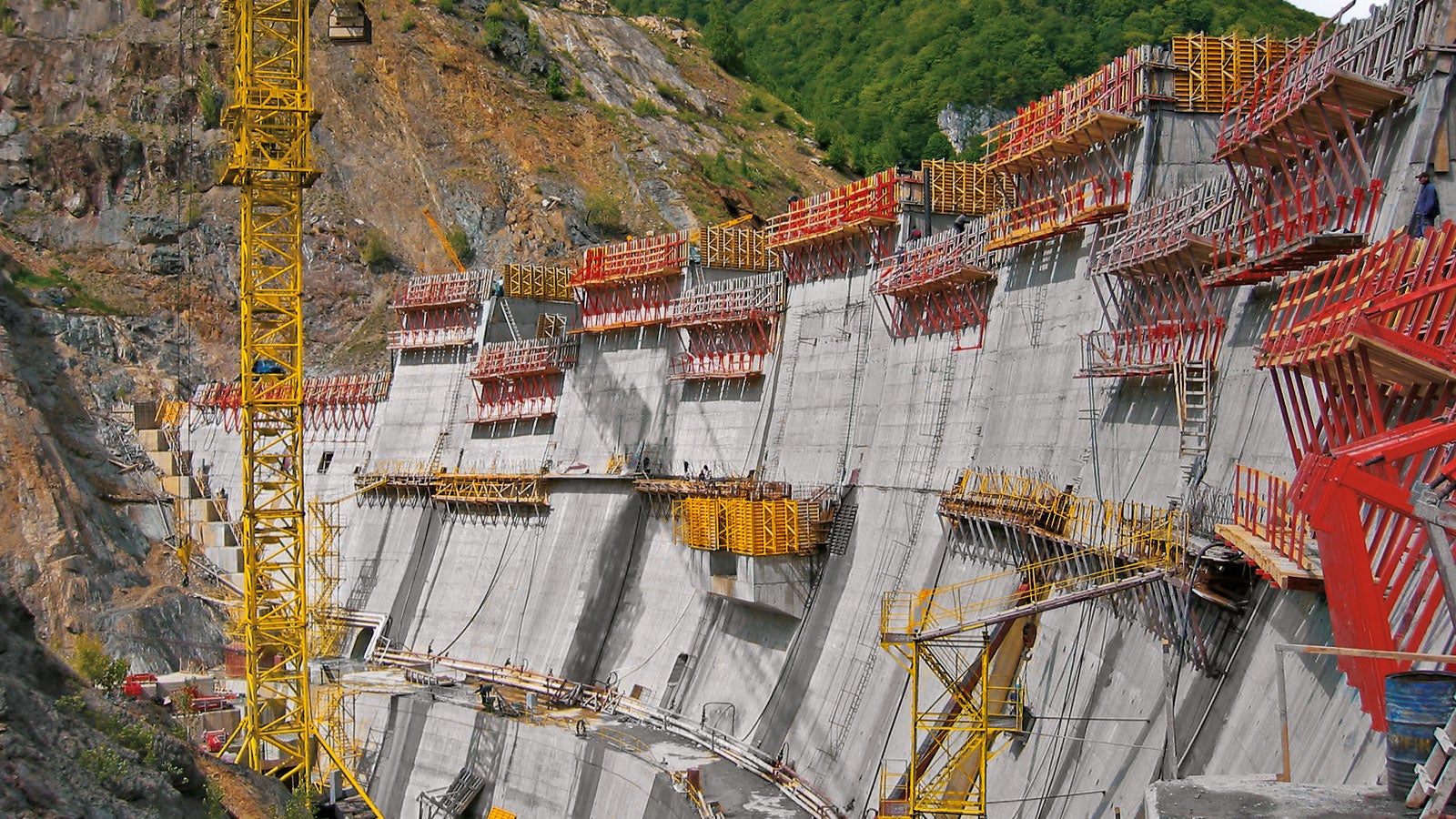

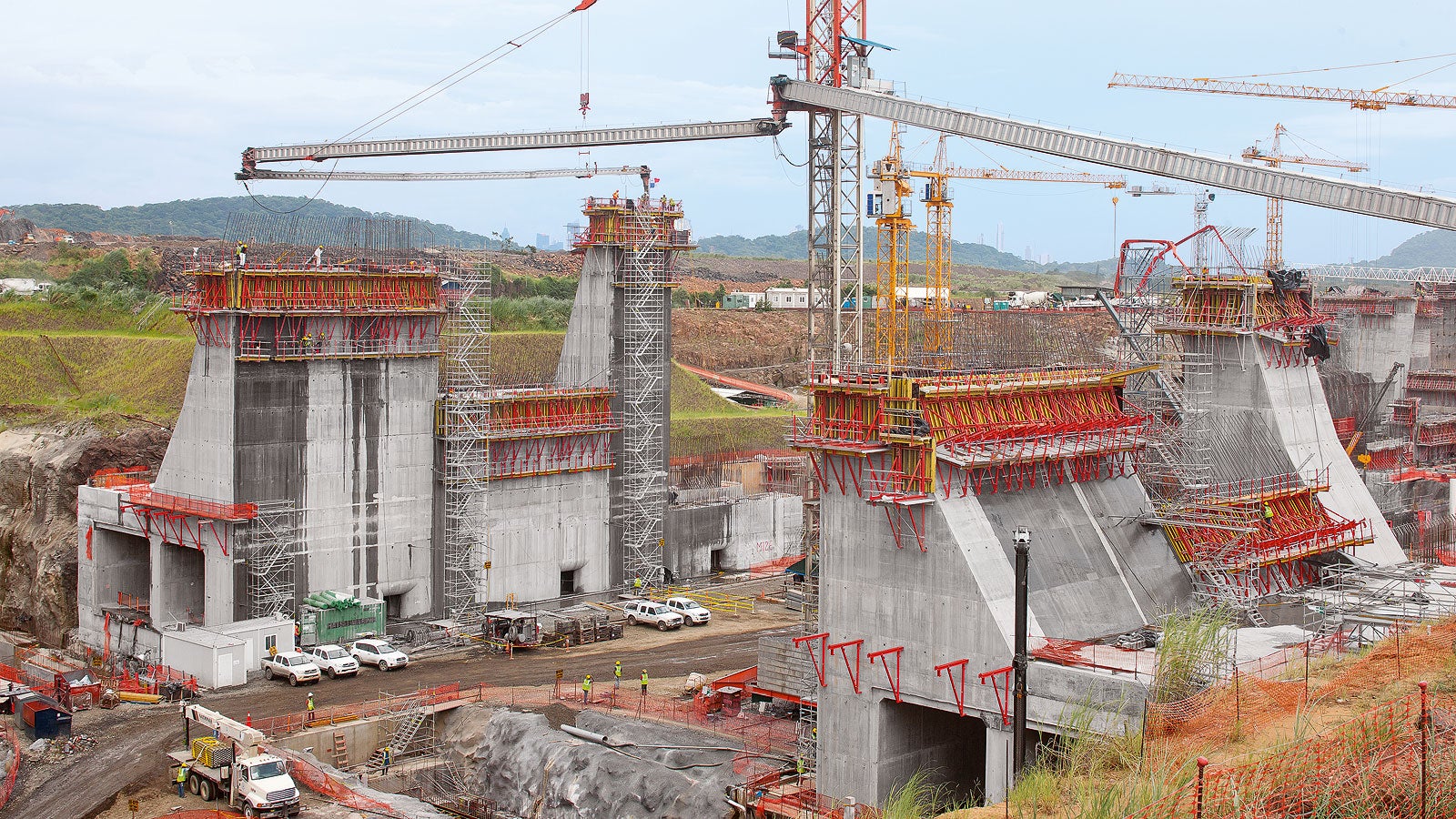

Le système grimpant SCS est principalement utilisé pour les applications unilatérales dans les coffrages de voiles non liés. Les charges résultant de la pression du béton frais sont transférées via les supports à travers des ancrages grimpants à la zone de bétonnage précédente. Les domaines d’application typiques du système d’escalade SCS sont les barrages, les écluses, les tours de refroidissement, les bunkers et les voûtes voûtées, les têtes de jetées et les tunnels. Avec très peu de composants supplémentaires, les supports conviennent également aux coffrages avec coffrage de voile ancrée.

Le système d’escalade SCS en action

Grandes unités grimpables par grue

en raison de la capacité de charge particulièrement élevée des supports avec une bonne utilisation de l’ancrage.

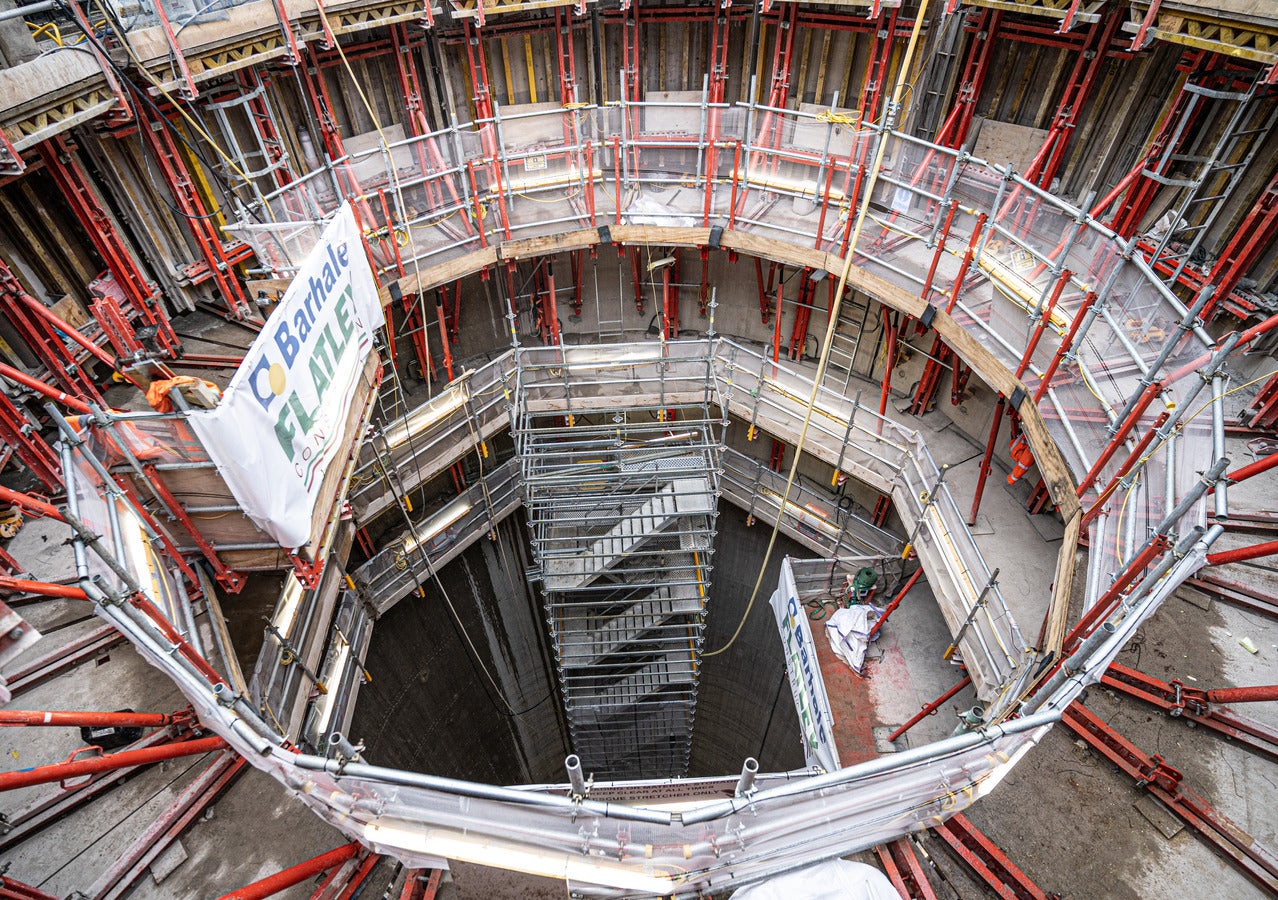

Projet : Thames Tideway, Victoria Embankment
Zones de travail horizontales et sûres

au moyen de plates-formes inclinées qui peuvent être facilement adaptées à des éléments structurels inclinés.
Économique, également pour les applications double face

Avec un minimum de pièces supplémentaires pour un haut degré d’utilisation de matériaux et moins d’exigences logistiques.

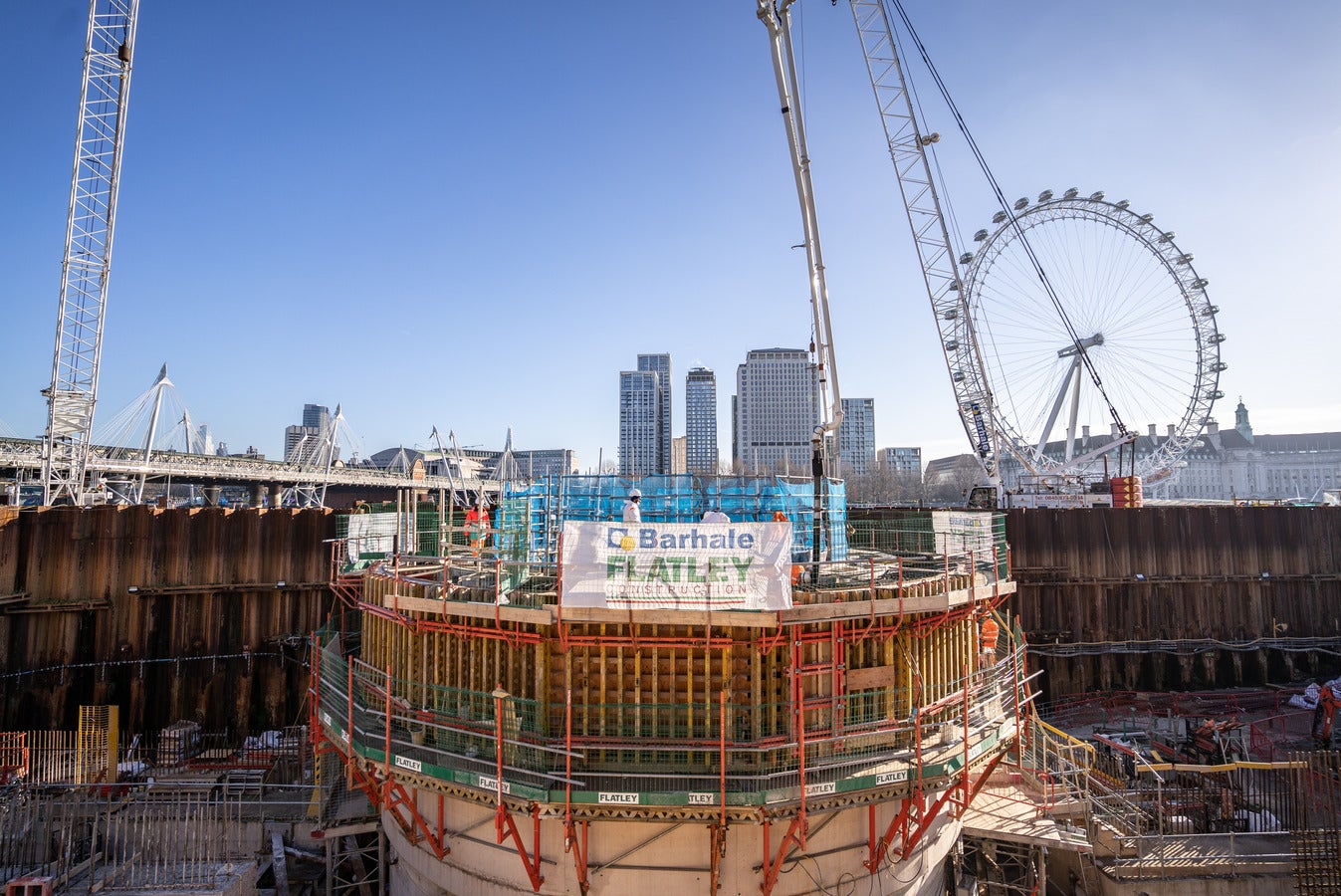

Projet : Thames Tideway - Victoria Embankment

Avantages

Variations

SCS 190

La console SCS 190 a une largeur de 1,90 m et ne nécessite qu’un minimum d’espace et constitue une alternative plus économique. Le coffrage est simplement incliné lors du battage.

SCS 250

La SCS 250 a une largeur de 2,50 m et est équipée d’un chariot de coffrage. Cela permet de rétracter le coffrage de voile jusqu’à 79 cm (valable pour MAXIMO et TRIO) ou jusqu’à 63 cm (valable pour VARIO GT 24) sans avoir besoin d’une grue. Cela laisse suffisamment d’espace pour le renforcement, le montage de l’ancrage de l’échafaudage et le coffrage et le coffrage des évidements.

Cadre de support de démarrage SCS

Pour le premier segment de coulée, un cadre de jambe de force de départ est utilisé, tandis que l’ancrage diagonal transfère les charges à la plaque inférieure.
Le cadre de renfort de démarrage SCS est conçu de manière à ce que le dossier solide, la broche et le coffrage puissent également être utilisés dans les segments de bétonnage suivants avec le support grimpant.

Application SCS double face

Avec seulement un minimum de pièces supplémentaires, le coffrage grimpant SCS peut également être utilisé pour des coffrages de murs ancrés jusqu’à 6,00 m de haut. Cela garantit une utilisation accrue des matériaux des composants du système et donc un meilleur retour sur investissement.
