Sportcomplex Velodrome
Mondorf-les-Bains, Luxemburg

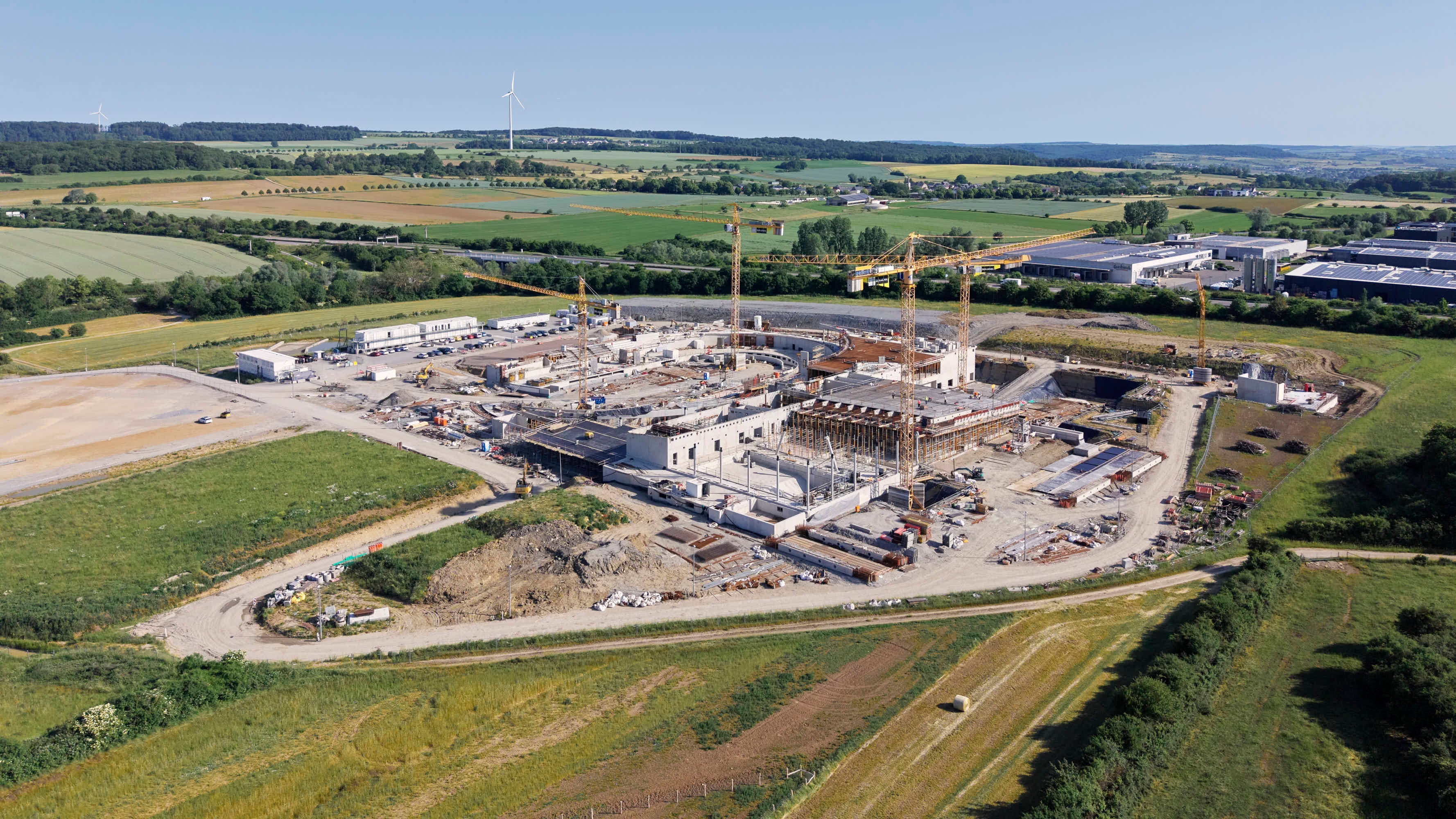

Het toekomstige sportcomplex beslaat een oppervlakte van 18.200 m². De velodroom is an sich al goed voor 9750 m², aangevuld met onder meer een gemeenschappelijke hal van 4550 m², een zwembad van 3600 m² en een sporthal van 2000 m². Deze functionele veelzijdigheid zit vervat in een sterk architecturaal ontwerp. Het gebouw moest zich in de omgeving inbedden in plaats van zich eraan op te dringen. Vandaar de organische vormen en het dak dat grotendeels in het landschap is geïntegreerd. Een aantrekkelijke keuze op architecturaal vlak die niet zonder gevolgen bleef voor de ruwbouw.

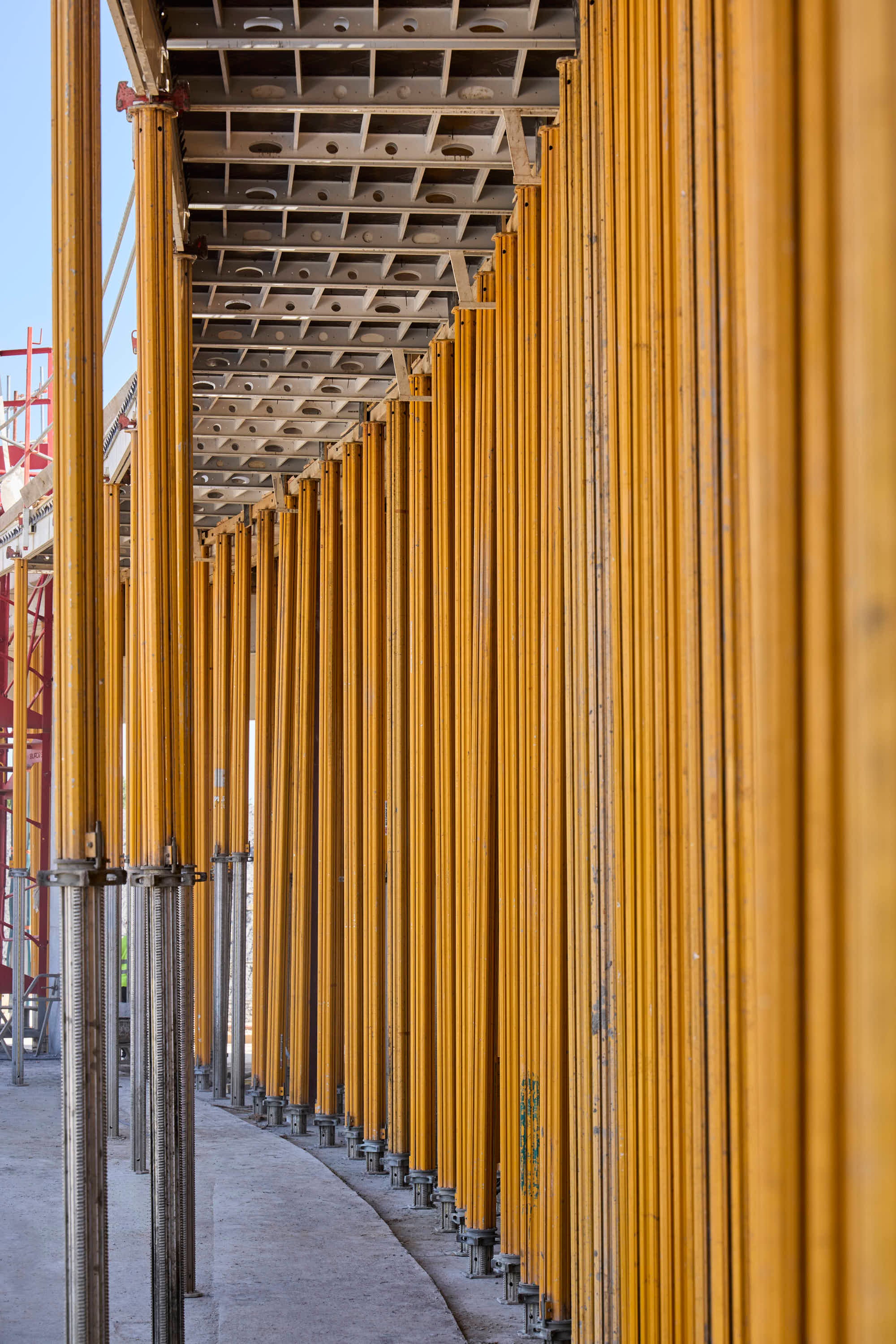

De geometrie van de velodroom vormt een eerste grote uitdaging. De baan is noch cirkelvormig, noch louter elliptisch: de rechte stukken gaan over in bochten waarvan de helling geleidelijk toeneemt. De betonnen buitenwand die de wielerpiste zal ondersteunen, evolueert dus tegelijkertijd langs de X-, Y- en Z-assen. Een driedimensionale geometrie die op de bouwplaats moet worden vertaald vanuit tweedimensionale uitvoeringstekeningen en die voor bepaalde wanden meerdere betonstortfases vereist.

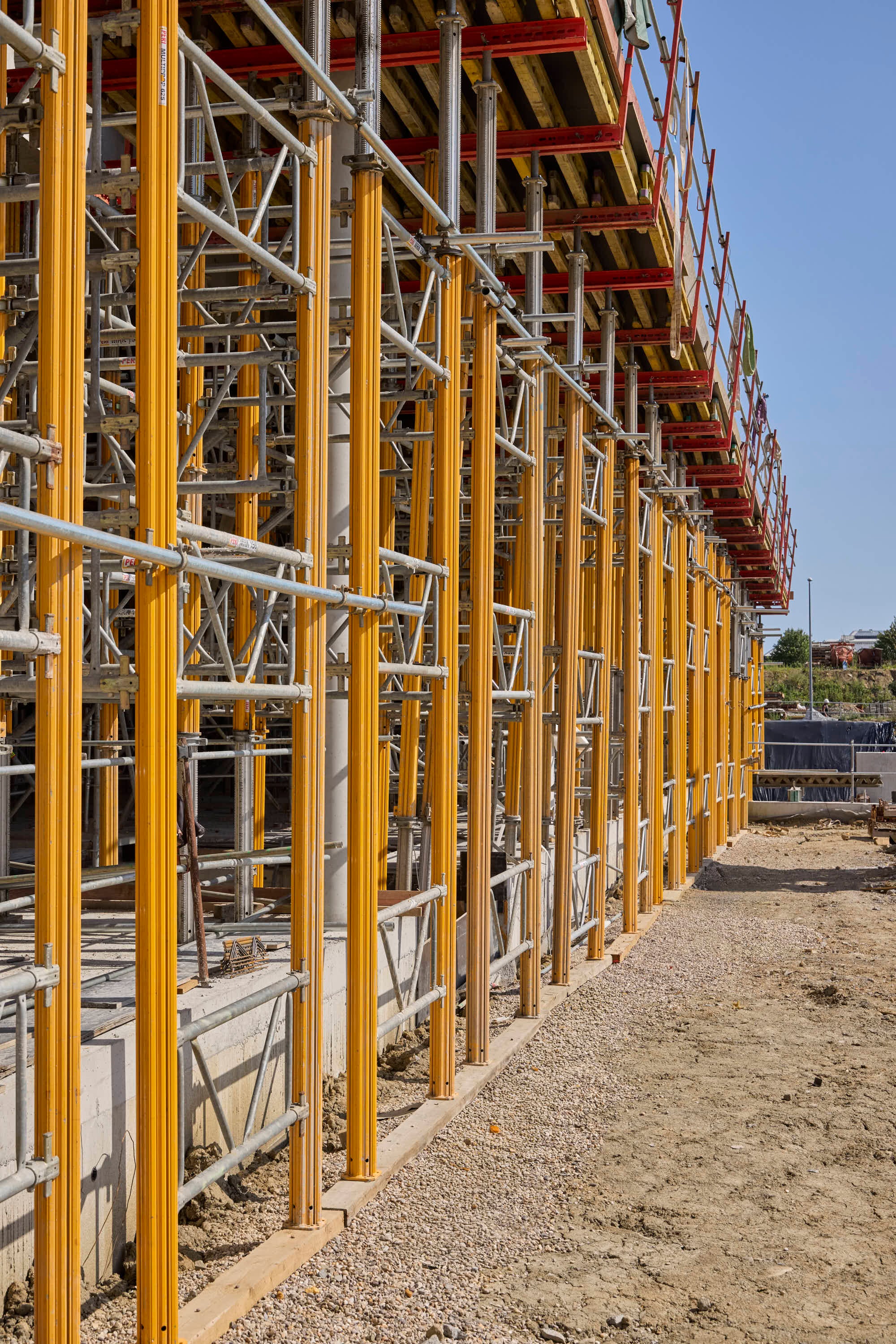

Qua technische complexiteit is het zwembad echter nog een volledig andere dimensie. De waterbassins zijn ontworpen als echte kunstwerken: ze worden gedragen door kolommen en moeten onafhankelijk van de rest van de constructie kunnen uitzetten. Daarom rusten ze op steunpunten die deze bewegingen mogelijk maken. Daarboven voegt de dakconstructie een extra moeilijkheid toe. De dunne dakplaat heeft een organische vorm, met hellingen in twee richtingen. Ze rust op geprefabriceerde liggers die tot 19 meter lang kunnen zijn en die op hun beurt verbonden zijn met hoofdliggers die de belastingen doorgeven aan schuine kolommen.

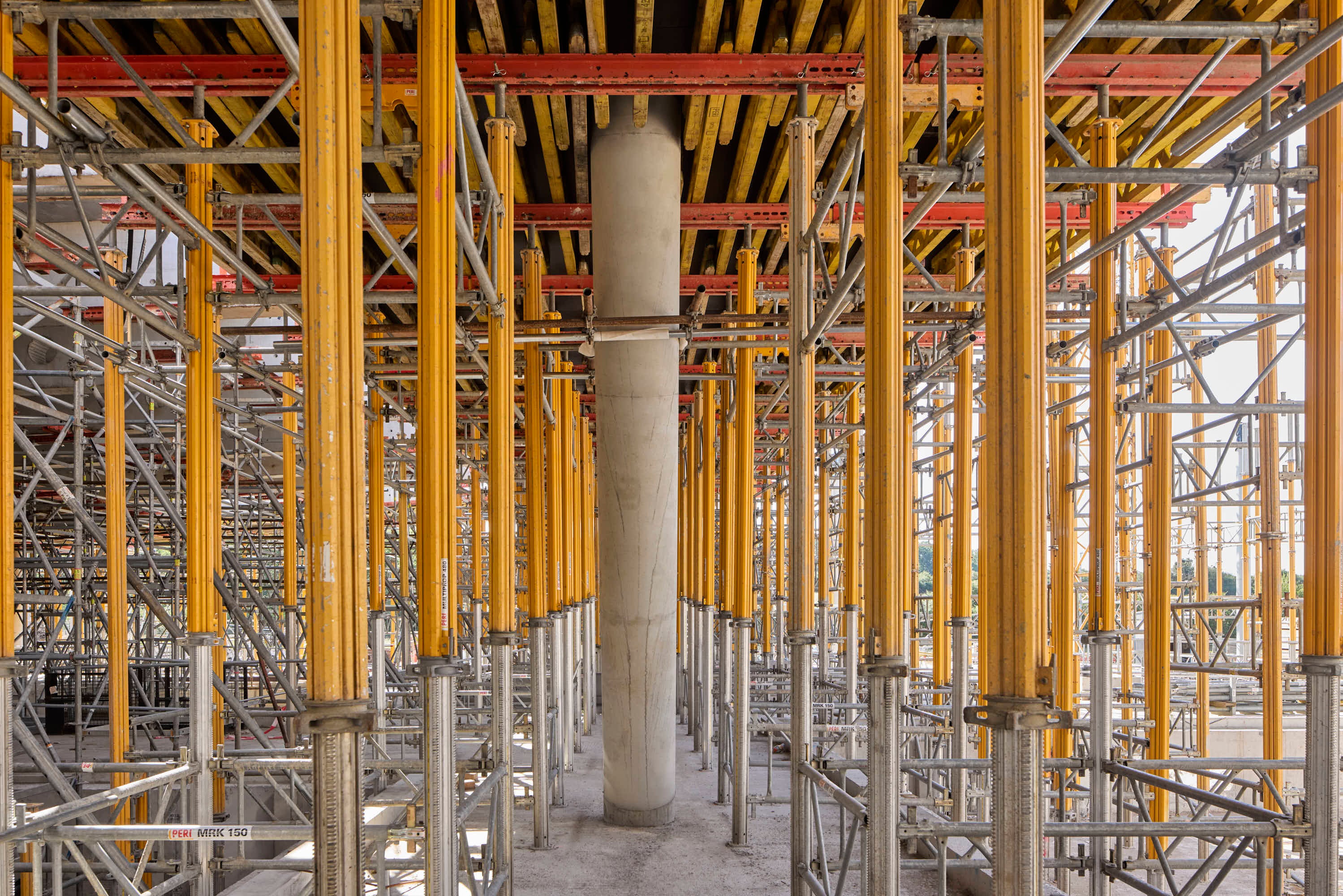

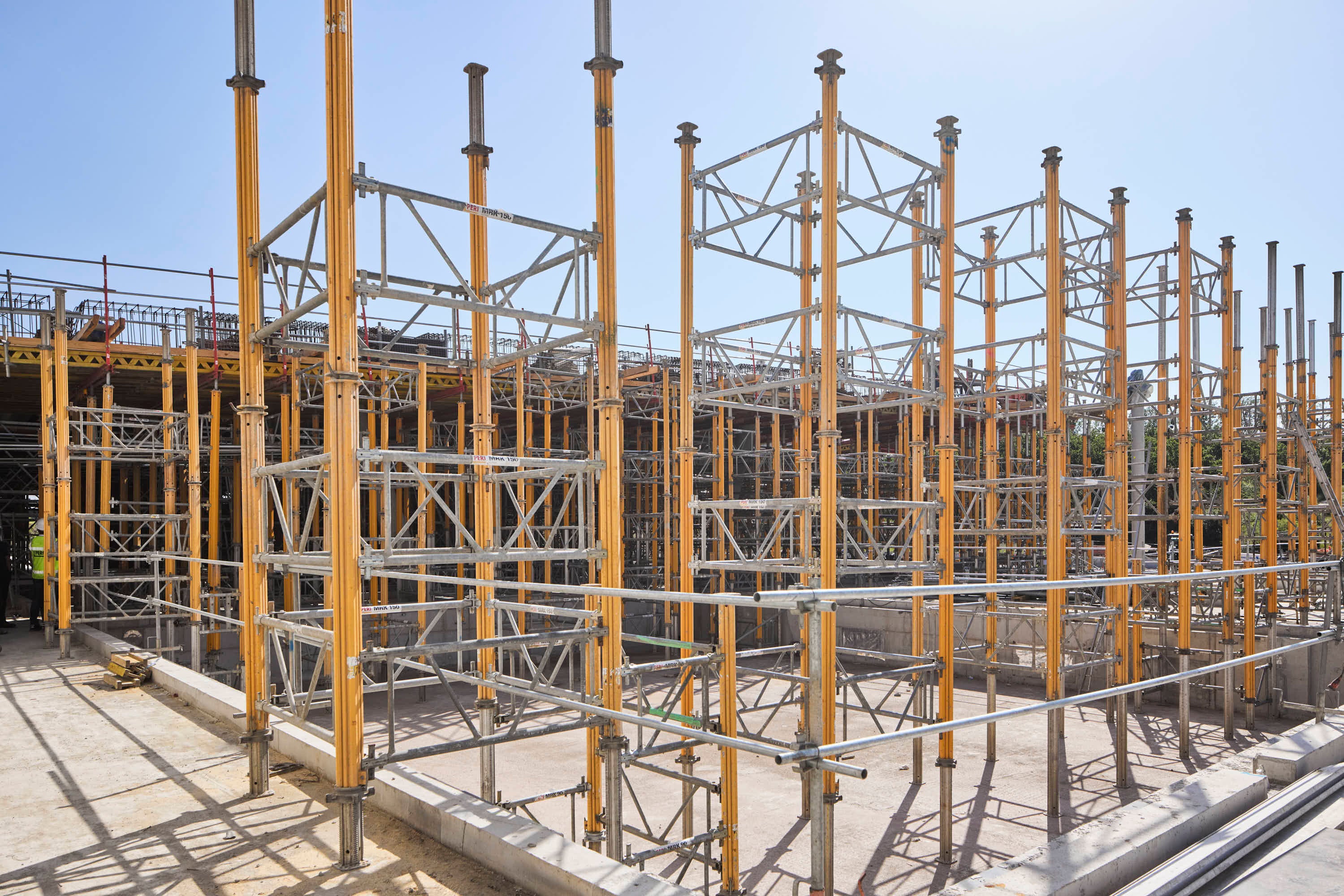

De voornaamste vraag in dit verband: hoe kan een constructie tijdelijk worden ondersteund waarbij de niveaus, overspanningen en belastingen op vrijwel elk punt variëren? Een andere randvoorwaarde: de vloerplaat onder deze constructie is niet gedimensioneerd om de werfbelastingen op te vangen. Deze moeten dus naar beneden worden overgebracht, terwijl de variabele diepte van de bassins de beschikbare hoogte voortdurend verandert. In de zoektocht naar een geschikte ondersteuningsoplossing maakte het studiebureau van PERI het verschil. Er werd een specifieke studie uitgevoerd, die gepaard ging met een stabiliteitsberekening om de plaatsing, de hoogte en de configuratie van de ondersteuningsconstructies te bepalen. De oplossing bestaat voornamelijk uit de PERI UP- en MULTIPROP-systemen en VARIOKIT-componenten.

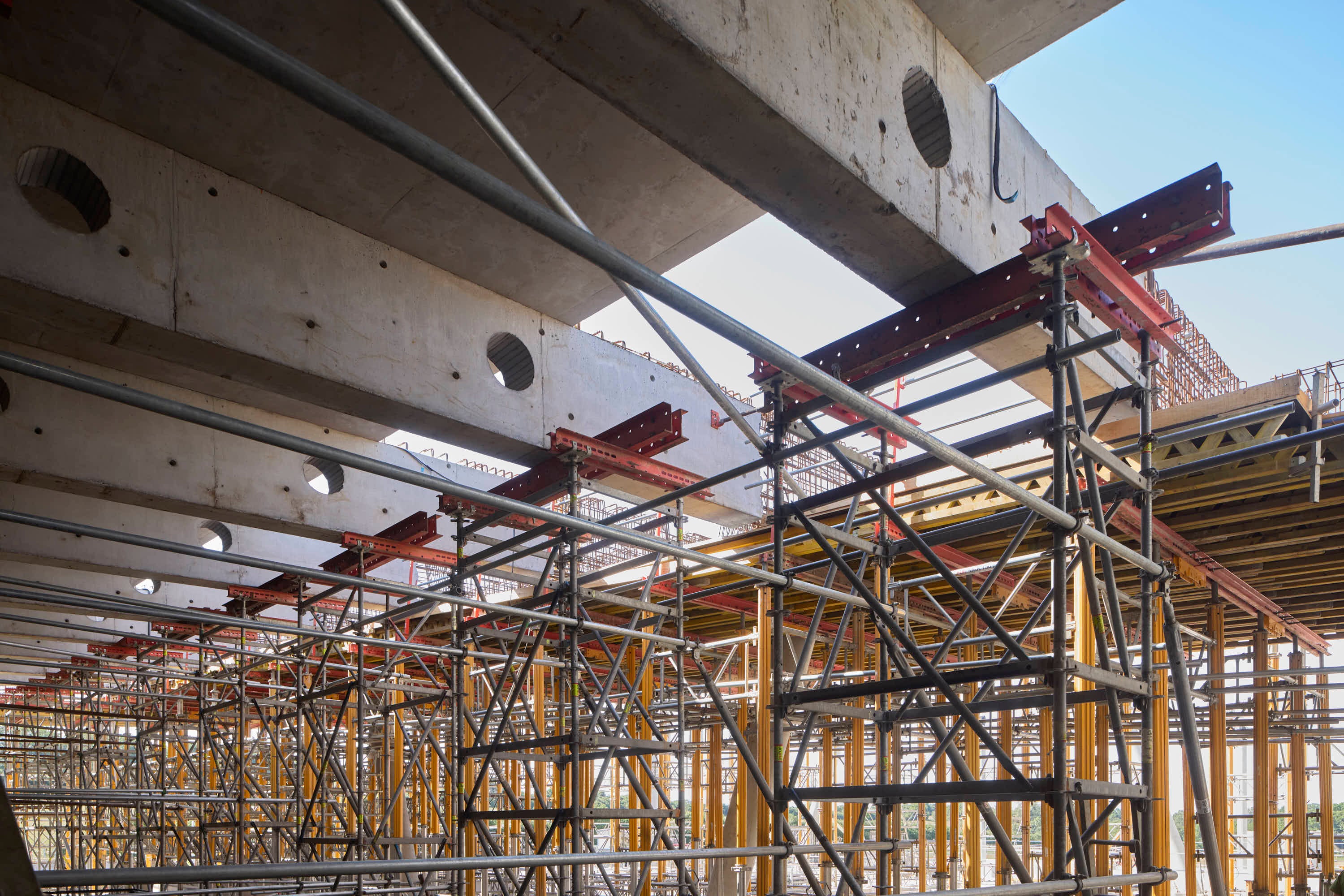

"Elke rij bestond uit meerdere torens, maar vrijwel alle torens hadden een andere hoogte”, vertelt Pierre Evrard, Sales Manager Luxemburg bij PERI. "Er was dus een afzonderlijke studie voor nodig en ze moesten individueel aangepast worden om goed aan te sluiten bij de specifieke geometrie van het dak.” De uitdaging was des te groter omdat de structuur hyperstatisch functioneert. De prefabbalken, de hoofd- en secundaire liggers en hun spieverbindingen moesten ondersteund blijven totdat de bovenste vloerplaat was gestort en de definitieve structuur alle krachten daadwerkelijk kon overnemen.

De ondersteuningsoplossing is overigens in de loop van het bouwtraject aangepast. In de eerste fases werd gebruikgemaakt van een combinatie van PERI UP en MULTIPROP. Op basis van de ervaringen tijdens de montage, de veranderende beschikbaarheid van het materieel van SOLUDEC en de analyse van de benodigde arbeidstijd beslisten de partners om in de volgende fases meer gebruik te maken van MULTIPROP. Een pragmatische keuze. De MULTIPROP-torens konden in een daarvoor bestemde ruimte voorgemonteerd worden, waarna ze met een kraan rechtop werden gezet, naar hun definitieve locatie werden gebracht en nauwkeurig werden afgesteld. Dankzij hun draagvermogen kon het aantal benodigde torens bovendien beperkt worden.

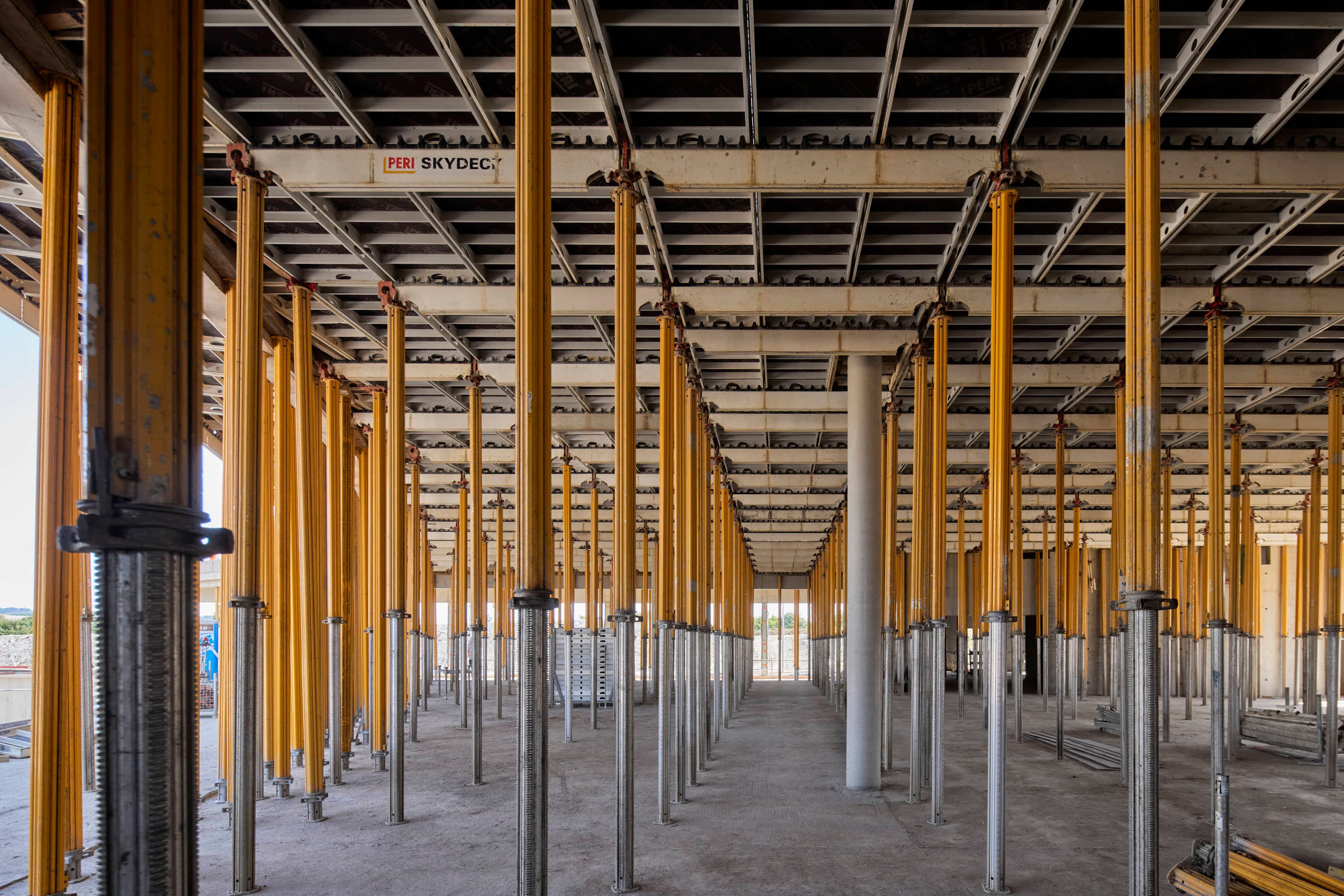

Dit voortdurende streven naar optimalisatie past perfect in de langdurige samenwerking tussen SOLUDEC en PERI. De Luxemburgse bouwonderneming beschikt al over heel wat eigen PERI-materieel en maakt al tientallen jaren gebruik van bepaalde systemen. SKYDECK is met name de standaard bekistingsoplossing voor een groot deel van de ter plaatse gestorte vloeren. Op de werf in Mondorf-les-Bains vormt deze eigen voorraad dan ook de basis van de toegepaste oplossingen. PERI vult deze afhankelijk van de behoeften en de beschikbaarheid aan met gehuurd materieel, aangezien SOLUDEC tegelijkertijd meerdere grote bouwprojecten in Luxemburg uitvoert.

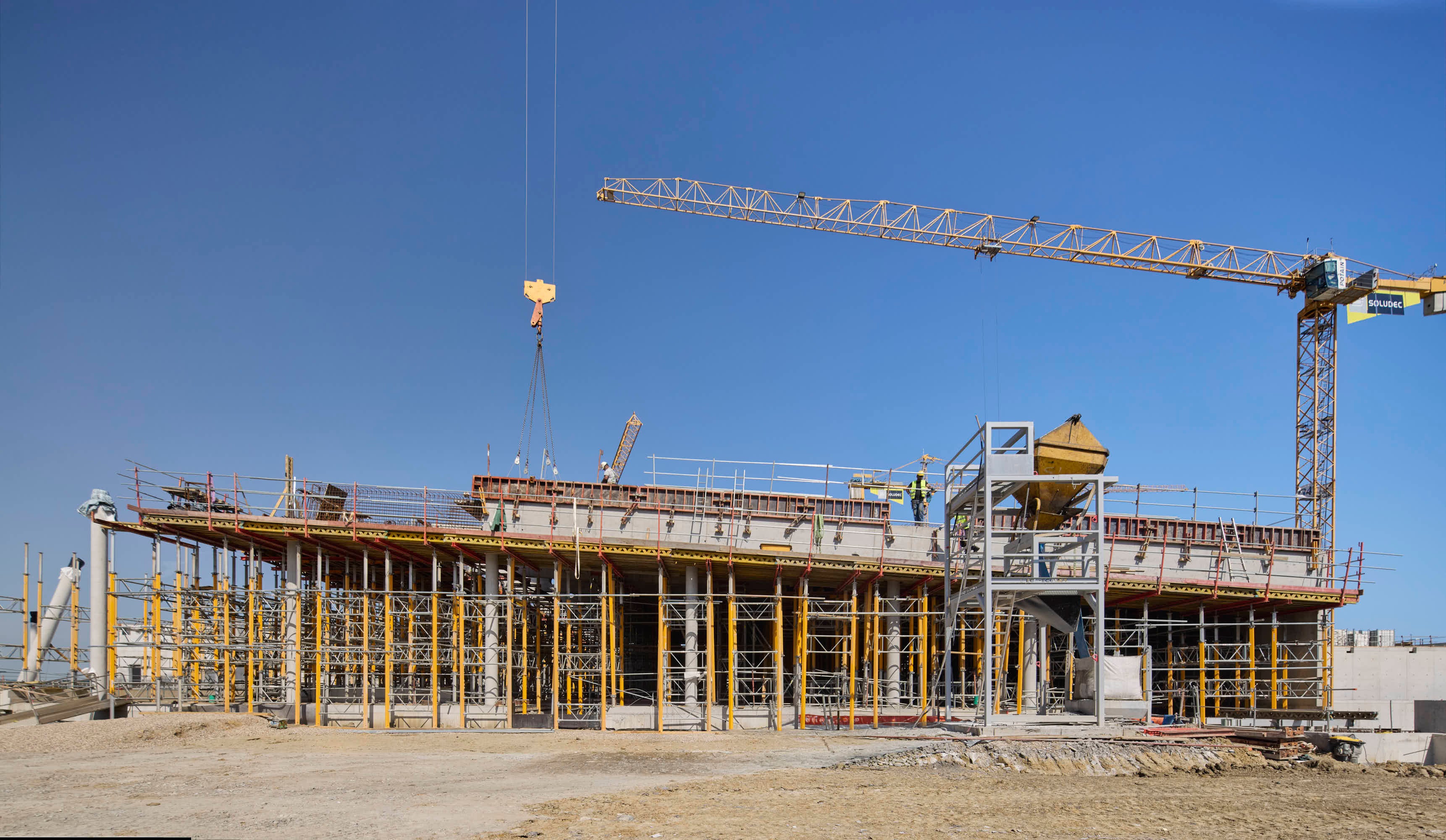

Dit verklaart ook de diversiteit aan systemen die worden gebruikt. SKYDECK wordt op grote schaal ingezet voor vloerplaten, terwijl TRIO wordt gebruikt voor de bekisting van diverse wanden, kolommen en speciale constructies. PERI UP wordt zowel gebruikt voor ondersteuning als voor bepaalde wapeningssteigers. MULTIPROP speelt een centrale rol bij de ondersteuning van constructies met hoge belasting, terwijl VARIOKIT-componenten, met name SRU-profielen, de specifieke opstellingen vervolledigen. Deze werf getuigt met andere woorden van een alternatieve aanpak qua bekisting en ondersteuning: zoveel mogelijk uitgaan van standaardsystemen en deze op een slimme manier combineren om tegemoet te komen aan een geometrie die allesbehalve standaard is.
